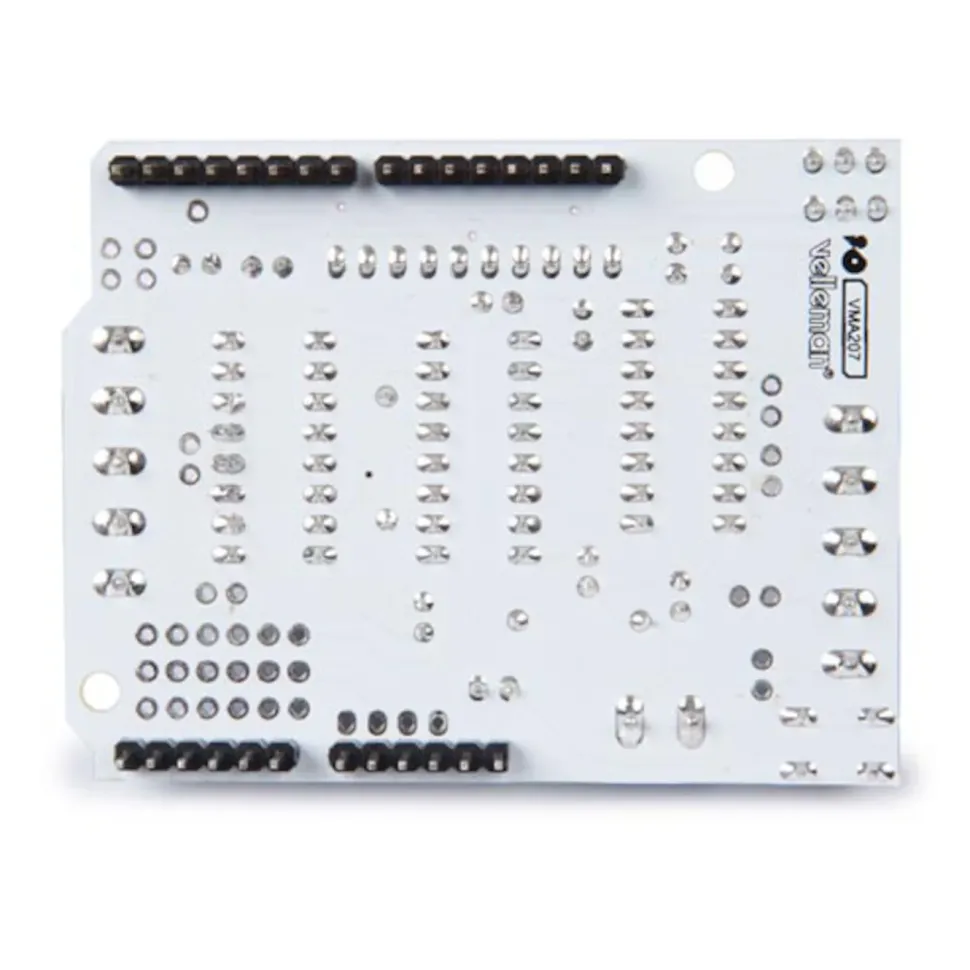

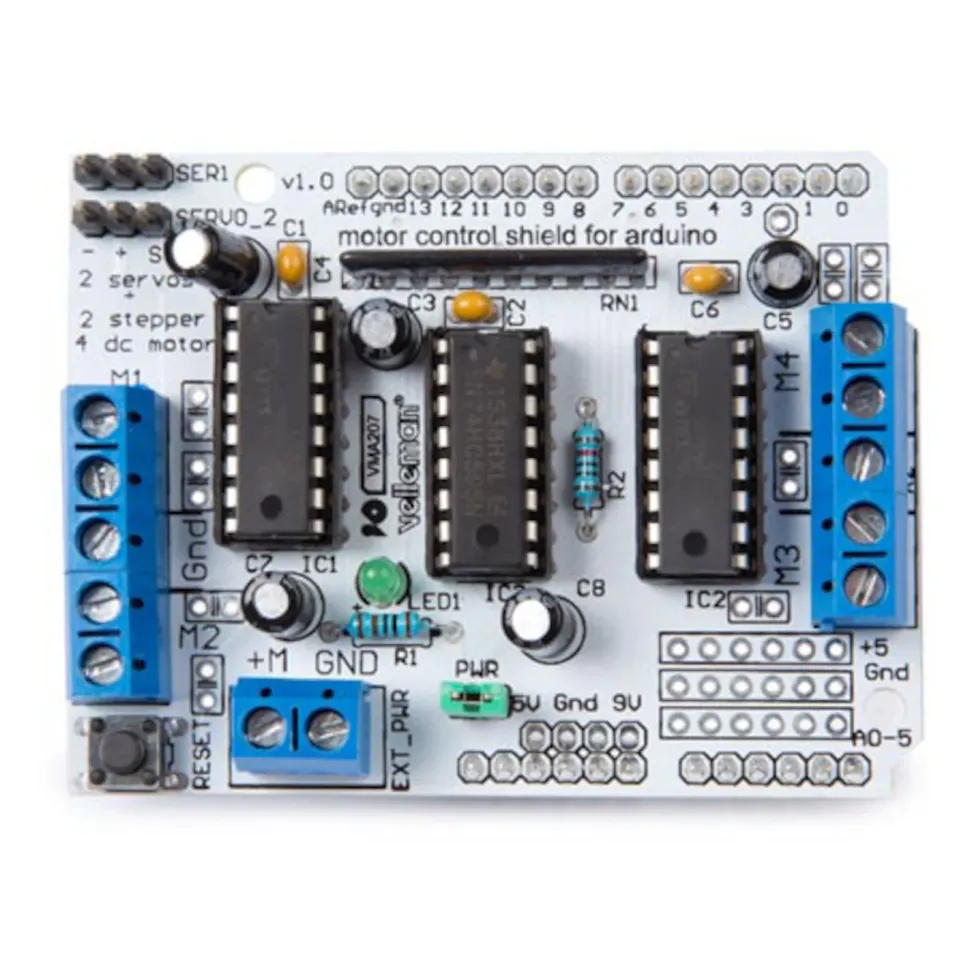

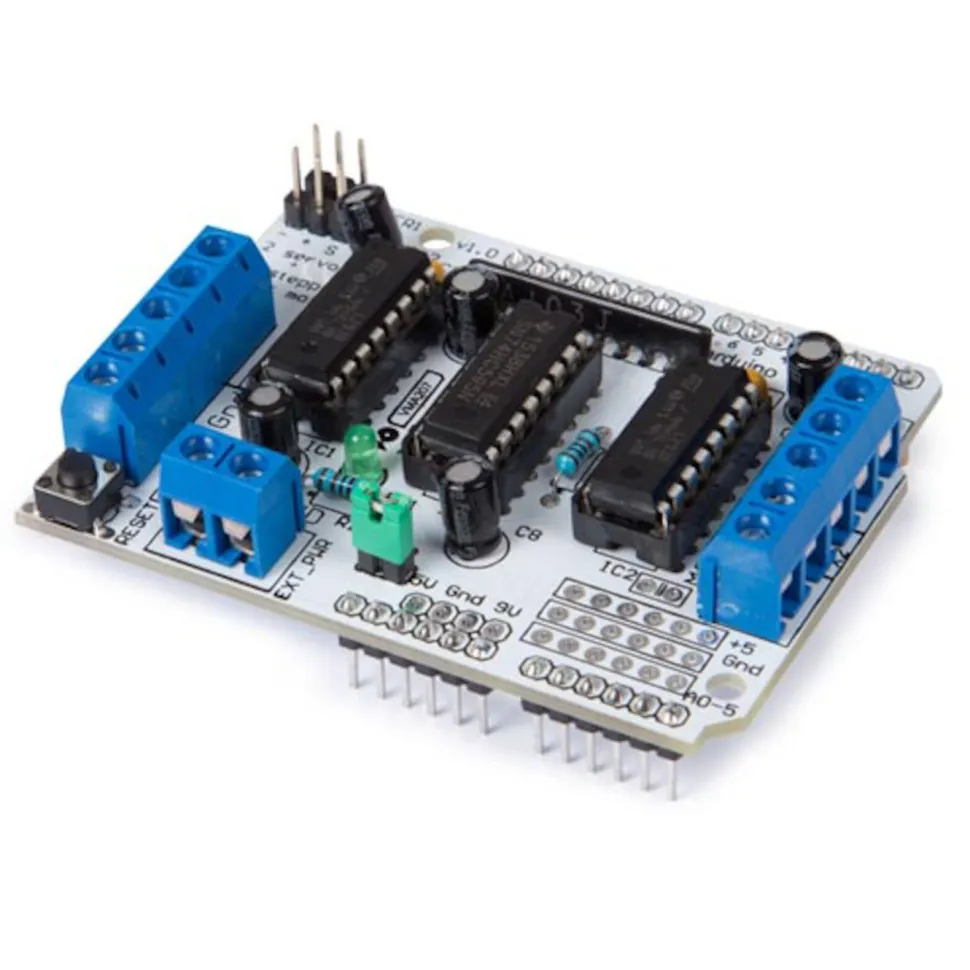

Motor-shield för Arduino

Shield för reläer och motorer (4,5-16 V) med 4 kanaler. Kopplas direkt till 3 PWM-utgångar på arduinon och ger motsvarande 8 pins för motorkontroll. Kan användas för upp till 4 tvåvägsmotorer eller 2 stegmotorer. Har också kontakter för att styra två servon (5 V). Varje kanal kan lämna max. 0,6 A (1,2 A tillfälligt). Kan drivas från Arduino (kräver separat strömmatning). Motstånd som håller motorerna avstängda under uppstart. Lysdioder indikerar om utgångarna är aktiva. Skruvplintsanslutning. Separata kontakter för ström och logiksignal. Överhettningsskydd. Hanterar motorer mellan 4,5 V till 16 V DC. Bygger på två L293D. Mått: 68x55x20 mm.
